General dashboard
📈 Métriques et graphiques¶
1. 👥 Nombre d'utilisateurs connectés ou sessions ouvertes¶
- Type de graphique : Indicateur chiffré en temps réel
- Utilité : Corréler le nombre d'utilisateurs avec le comportement de l'infrastructure
- Affichage : Chiffre unique mis à jour en temps réel
2. 🖥️ Utilisation du CPU et de la mémoire¶
- Type de graphique : Jauge
- Affichage : Pourcentage d'utilisation actuelle du CPU et de la mémoire
- Utilité : Indicateur visuel rapide de l'utilisation des ressources
Voir un exemple
CPU [||||||||--] 80%
Mémoire [|||||||---] 70%
3. 💽 Utilisation du disque¶
- Type de graphique : Pie Chart (Camembert)
- Affichage : Proportion d'espace disque utilisé et libre
- Utilité : Visualisation facile de la répartition de l'espace disque
Voir un exemple
[####----] 75% Utilisé
[----####] 25% Libre
4. 🌐 Bande passante réseau¶
- Type de graphique : Ligne
- Affichage : Évolution de la bande passante au fil du temps
- Utilité : Surveillance des tendances et des pics d'utilisation du réseau
Voir un exemple
^
| *
| * *
| * *
|* *
+-------------------->
Temps (dernières 24h)
5. 🔍 Requêtes API et BDD¶
- Type de graphique : Courbes ou barres
- Affichage : Nombre de requêtes en succès vs en erreurs applicatives
- Utilité : Identification des modèles et des moments de forte fréquence d'erreurs
Voir un exemple
Succès [||||||||||] 1000
Erreurs [|| ] 200
6. 🔄 Métriques des microservices¶
- Type de graphique : Radar
- Affichage : Comparaison de différentes métriques
- Utilité : Vue d'ensemble complète des performances des microservices
Voir un exemple
Latence
|
Erreurs--Requêtes
|
Mémoire--CPU
7. 📊 Requêtes MongoDB et hits Redis¶
- Type de graphique : Ligne
- Affichage : Nombre de requêtes MongoDB et hits Redis au fil du temps
- Utilité : Visualisation de l'activité des bases de données
Voir un exemple
^
| MongoDB: ----
| Redis: ....
| ....----
| ....- ----
|.- ----
+-------------------->
Temps (dernières 24h)
8. 🔢 Nombre total de requêtes (Nouveau)¶
- Type de graphique : Compteur en temps réel + Graphique en ligne
- Affichage : Nombre total de requêtes traitées et évolution dans le temps
- Utilité : Mesure de la charge globale du système
Voir un exemple
Total des requêtes : 1,234,567
^
| /\
| / \ /\
| / \/ \
| / \
+-------------------->
Temps (dernières 24h)
9. 📶 Bande passante par minute (Nouveau)¶
- Type de graphique : Graphique en barres ou en ligne
- Affichage : Consommation de bande passante par minute
- Utilité : Analyse détaillée de l'utilisation du réseau
Voir un exemple
^ Mo/min
|
| ||
| |||| ||
|||||| ||||
+-------------------->
Temps (dernières 60 min)
⚠️ Règles pour les alertes¶
| Niveau | Seuil | Couleur | Action |
|---|---|---|---|
| Normal | 0 à 74% | 🟢 Vert | Aucune action requise |
| Warning | 75% à 84% | 🟠 Orange | Surveillance accrue |
| Alert | ≥85% | 🔴 Rouge | Création d'un incident si la condition persiste pendant plus de 5 minutes |
Note : Après une phase de surveillance de 2 à 3 semaines, il sera possible d'adapter le seuil d'alerte à 90%.
🖥️ Disposition du Dashboard¶
Dashboard Global¶
Dashboard par Produit¶
- Mêmes types de graphiques que le dashboard global
- Inclusion de courbes montrant l'historique (7 derniers jours par défaut)
🎨 Représentations des Dashboards¶

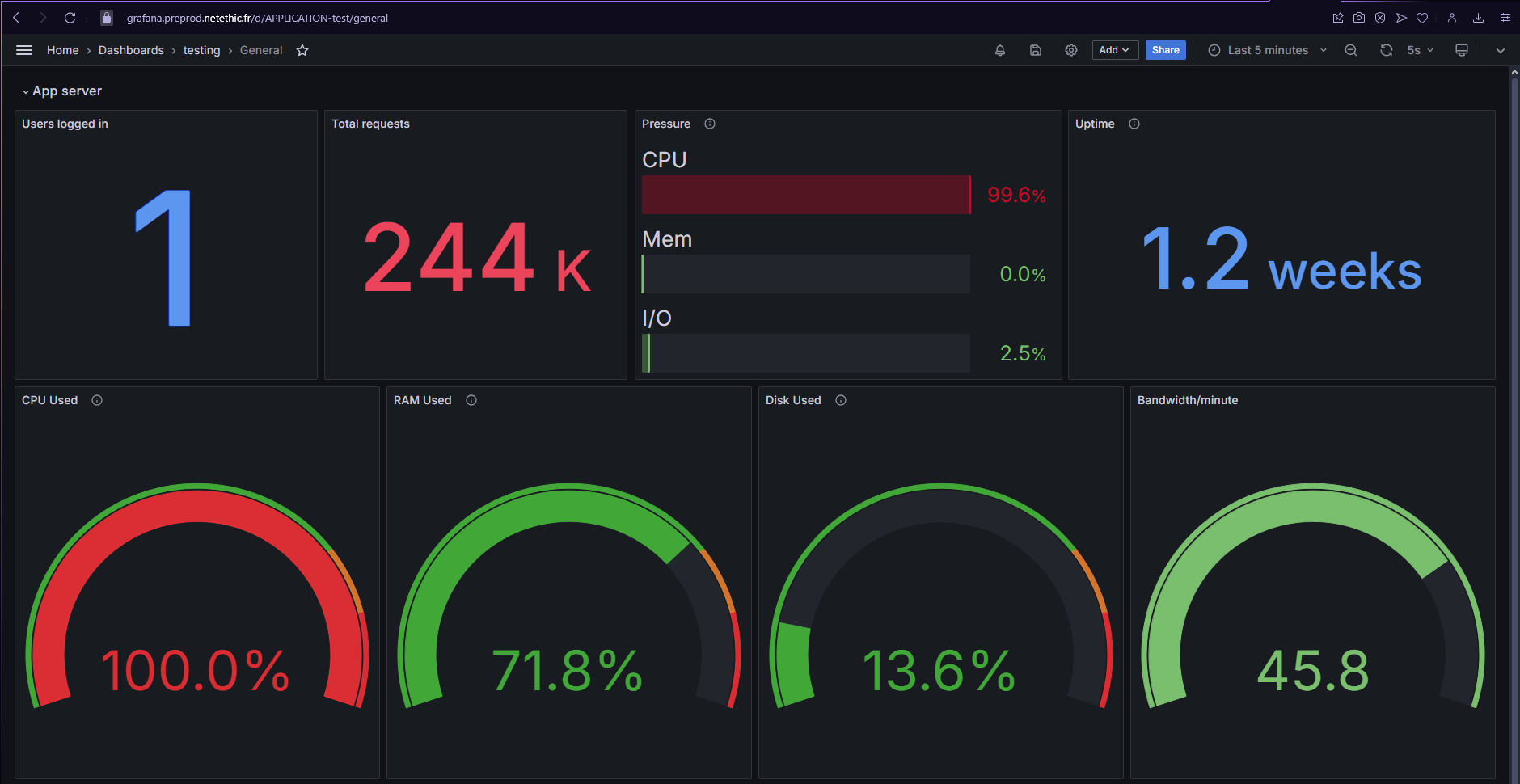

Dashboard général pour les serveurs d'application¶

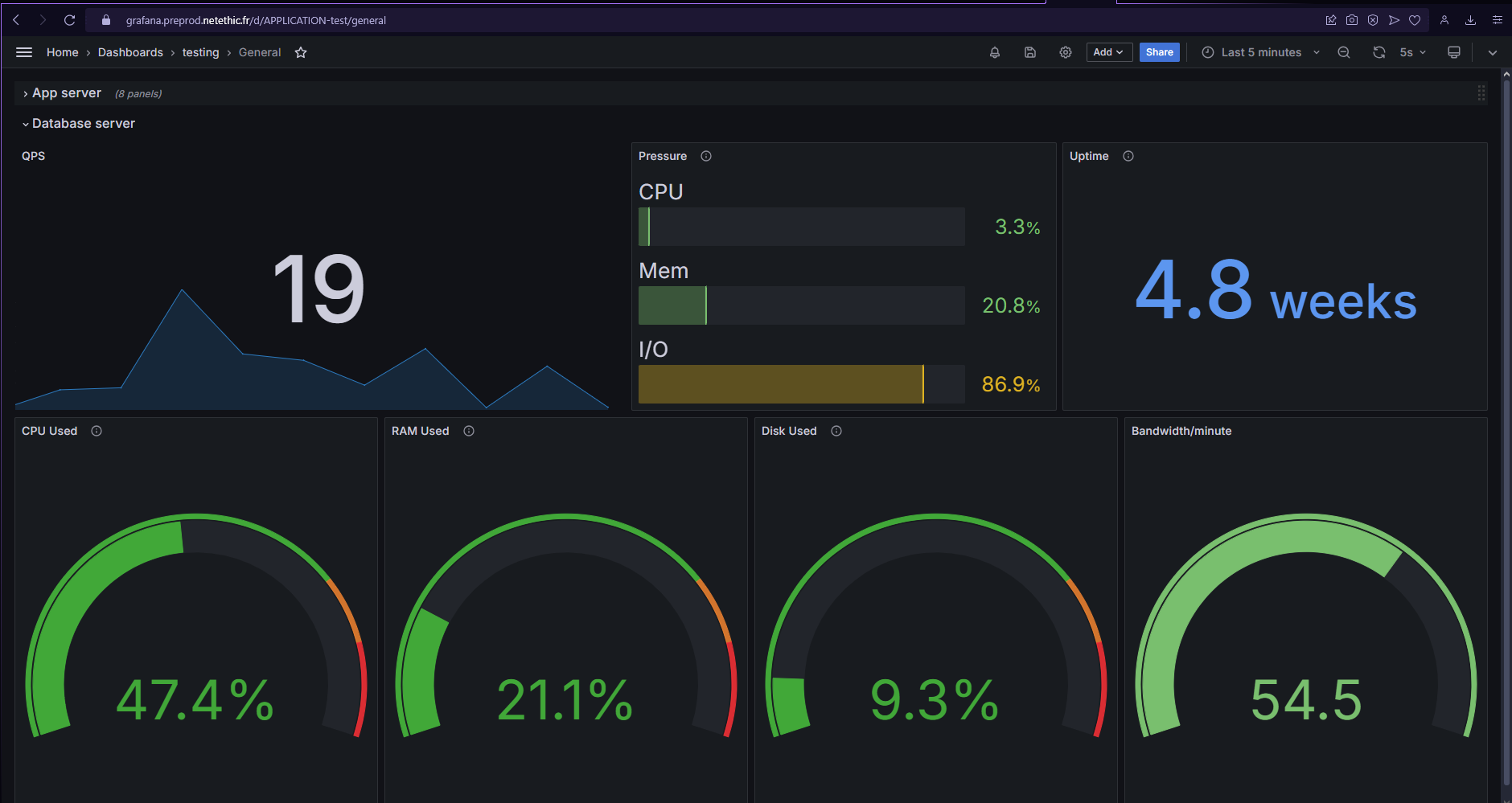

Dashboard général pour les serveurs de base de données¶
Ces représentations textuelles des dashboards donnent un aperçu de la disposition et des types de graphiques utilisés pour chaque métrique. Dans une implémentation réelle, ces dashboards seraient interactifs, permettant aux utilisateurs de zoomer sur des périodes spécifiques, d'afficher des informations détaillées au survol, et de naviguer entre différentes vues.
